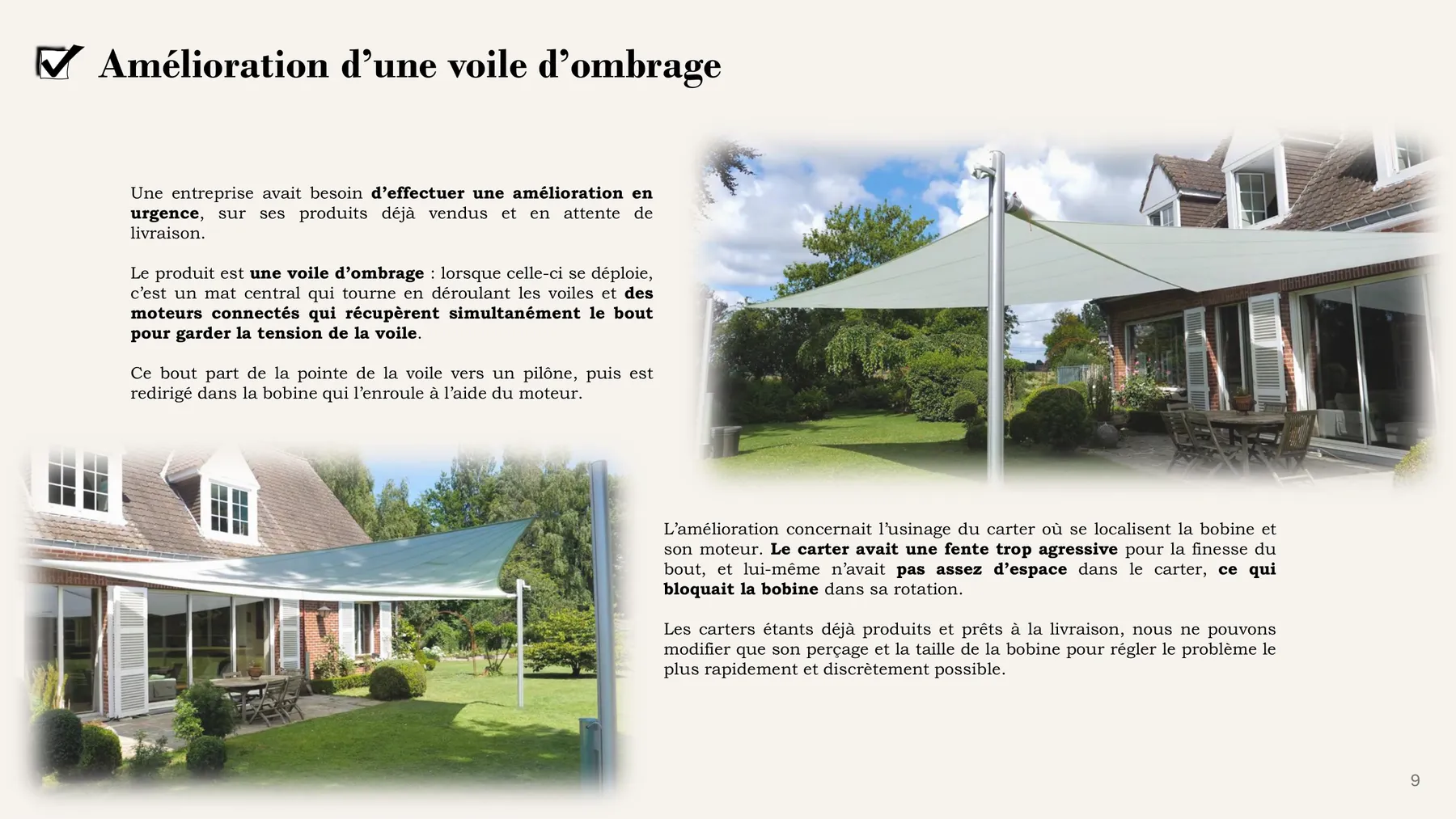

Amélioration d'une voile d'ombrage

Une entreprise devait effectuer une amélioration en urgence, sur des produits déjà vendus et en attente de livraison.

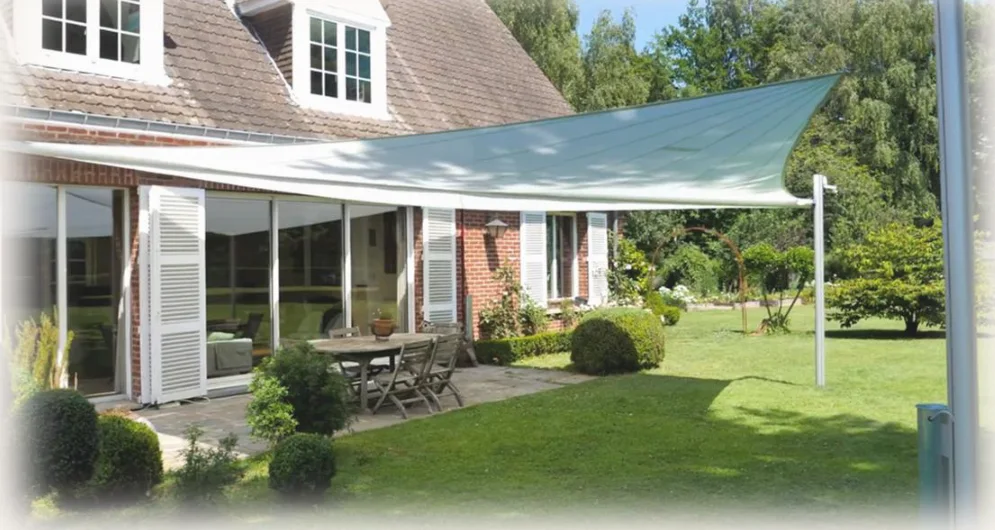

Le produit est une voile d'ombrage : lorsqu'elle se déploie, un mât central tourne en déroulant les voiles, pendant que des moteurs connectés récupèrent simultanément le bout pour garder la tension de la voile. Ce bout part de la pointe de la voile vers un pylône, puis est redirigé dans la bobine qui l'enroule à l'aide du moteur.

L'amélioration concernait l'usinage du carter où se logent la bobine et son moteur. Le carter avait une fente trop agressive pour la finesse du bout, et celui-ci n'avait pas assez d'espace dans le carter, ce qui bloquait la bobine dans sa rotation.

Les carters étant déjà produits et prêts à la livraison, seuls le perçage et la taille de la bobine pouvaient être modifiés, pour régler le problème le plus rapidement et le plus discrètement possible.

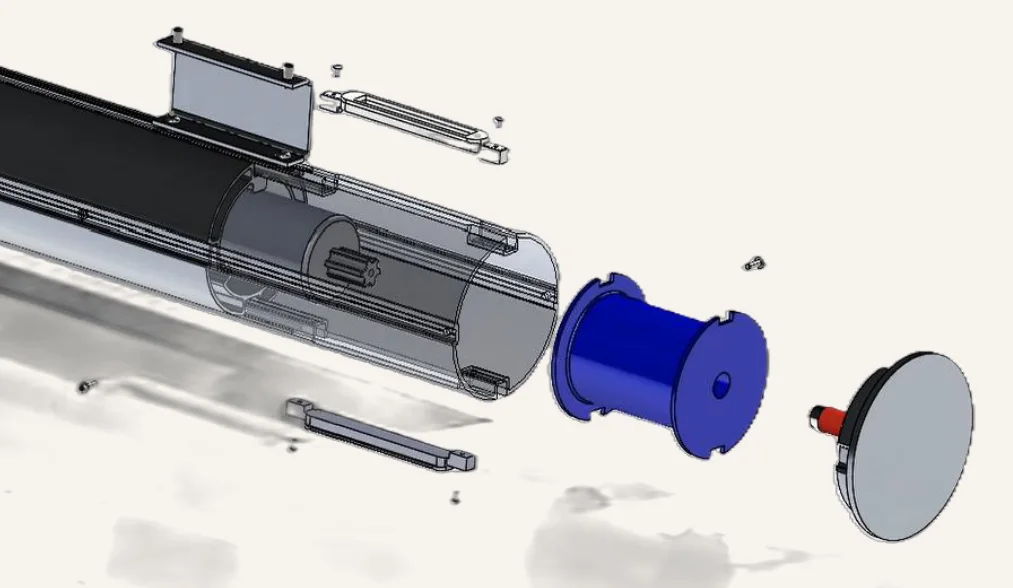

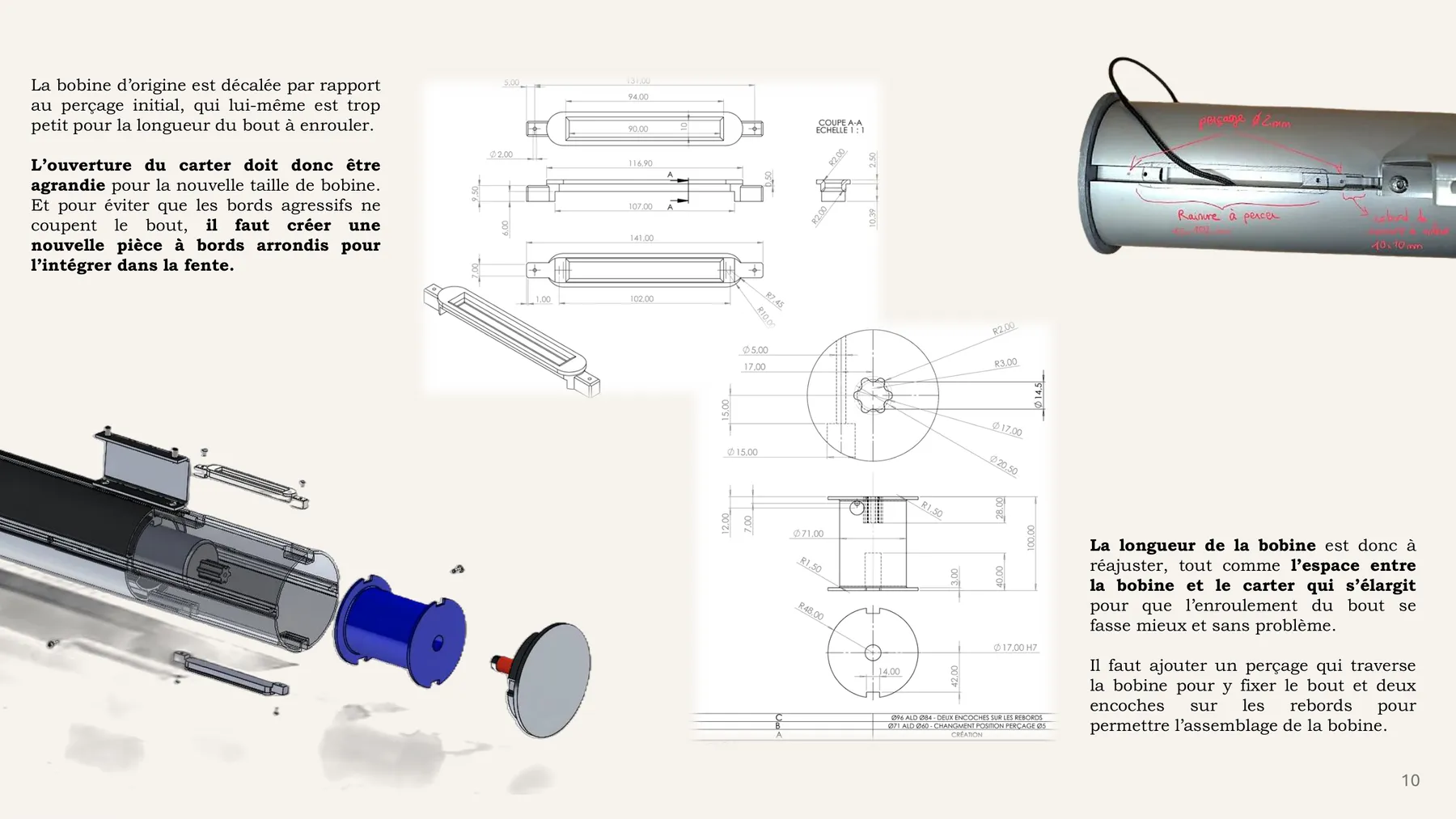

1. La bobine d'origine est décalée par rapport au perçage initial, lui-même trop petit pour la longueur du bout à enrouler : l'ouverture du carter est agrandie pour la nouvelle taille de bobine.
2. Pour éviter que les bords agressifs ne coupent le bout, une nouvelle pièce à bords arrondis est créée et intégrée dans la fente.
3. La longueur de la bobine est réajustée, et l'espace entre la bobine et le carter s'élargit pour que l'enroulement du bout se fasse mieux et sans blocage.
4. Un perçage traversant la bobine permet d'y fixer le bout, et deux encoches sur les rebords permettent l'assemblage de la bobine.
